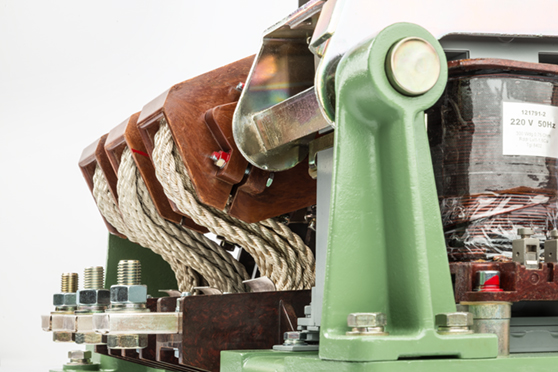

Schwere Luftschütze
Die „schweren“ Luftschütze (Typenreihe ESü) sind aufgrund ihrer Konstruktion und der hohen Betriebssicherheit besonders geeignet für den Einsatz in den Werken der Grundstoffindustrie, der metallurgischen und chemischen Industrie, des Förderanlagen- und Schiffbaus sowie des Maschinenbaus.
Sie werden zum direkten Schalten von allen Motortypen, für Stern-Dreieck- und Umkehrschaltkombinationen, zum Schalten von Kondensatoren, Bremslüftern u. a. verwendet. Zusammen mit getrennt montierten thermischen Überstromauslösern können sie auch als Motorschutzschalter eingesetzt werden.
Besondere Merkmale (ESü)
- Hohe mechanische Lebensdauer
- Größtmögliche Betriebssicherheit unter schwersten Betriebsbedingungen
- Hohe Schaltzyklen
- Einsatzfähig in 66o V- Drehstromanlagen
- Übersichtlicher Aufbau
- Minimum an Wartung und Überwachung
- Keine mechanischen Verschleißteile
- Leichte und schnelle Auswechselbarkeit der elektrischen Verschleißteile
Luftschütze für schwere elektrische und mechanische Betriebsbedingungen
- Nennströme
100A, 160A, 250A, 400A, 630A - Nennspannungen
Nenngröße A: Nenngröße B:
500V AC, 600V DC 660V AC, 1 kV AC bei leichten Schaltbedingungen
Ausführungen 2 und 3 polig für Gleich- und Wechselstrom mit Gleich- und Wechselspannungsbetätigung.
- Mechanische Lebensdauer liegt bei10 Mio. Schaltspielen mit max. Schalthäufigkeit bei 3000 Schaltspielen / h
- Nennbetätigungspannung:
AC -> 220 V, 380 V, 500 V
DC -> 110 V, 220 V, 440 V
